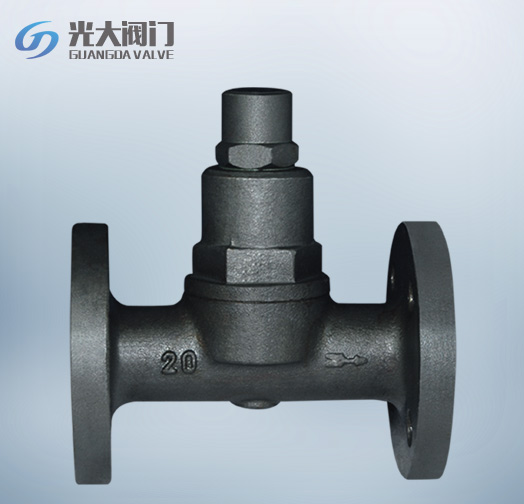

雙金屬溫調式

產品型號：TB6
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927

分享到：

產品詳細

[基本信息]
工作原理：該閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。

公稱壓力	PN20	PN50
防氣阻功能	膜盒自控或手動	手動
PMA最高允許壓力	2.0MPa@38℃	4.7MPa@93℃
PMO最大工作壓力	1.6MPa@149℃	3.8MPa@315℃
TMA最高允許溫度	427℃@0.6MPa	427℃@2.9MPa
TMO最高工作溫度	427℃@0.6MPa	427℃@2.9MP

[閥門特點]

熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。

[適應工況]
該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。

[主要外型及連接尺寸]

產品型號	公稱通徑（DN）	連接方式	使用壓力（MPa）	最高允許溫度（℃）	調整溫度范圍（℃）	外型尺寸				參考重量（Kg）
						L	H1	H2	W
TB6	15～20	螺紋	0.01～1.6	220	50～180	90	108	25	63	1.8
	25					95
TB6F	15～20	法蘭	0.01～1.6	220	50～180	150	108	25	63	3.2
	25					160				3.9
	32～50					230				5.6
TB6W	15～20	承插焊	0.01～1.6	220	50～180	90	108	25	63	1.8
	25					95
TB11	15～20	螺紋	0.01～1.6	220	50～190	90	108	25	63	1.8
	25					95
TB11F	15～20	法蘭	0.01～1.6	220	50～190	150	108	25	63	3.2
	25					160				3.9
	32～50					230				5.6
TB11W	15～20	承插焊	0.01～1.6	220	50～190	90	108	25	63	1.8
	25					95
TB3	15～20	螺紋	0.01～1.6	350	50～190	80	90	23	56	1.5
	25					85
TB3F	15～20	法蘭	0.01～1.6	350	50～190	150	90	23	56	3.3
	25					160				4.2
TB3W	15～20	承插焊	0.01～1.6	350	50～190	80	90	23	56	1.5
	25					85
TB5	15～20	螺紋	0.01～2.1	350	50～200	80	90	23	56	1.5
	25					85
TB5F	15～20	法蘭	0.01～2.1	350	50～200	150	90	23	56	3.3
	25					160				4.2
TB5W	15～20	承插焊	0.01～2.1	350	50～200	80	90	23	56	1.5
